Un voltmètre est un appareil de mesure utilisé pour déterminer la tension électrique ⚡️, aussi appelée différence de potentiel, entre deux points d’un circuit électrique. L’unité de mesure est le Volt (V).
C’est l’un des instruments les plus fondamentaux en électricité et en électronique.
À quoi ça sert ? 📏
Imagine un tuyau d’eau. La tension électrique est comme la pression de l’eau dans ce tuyau : c’est la force qui pousse le courant (l’eau) à circuler. Le voltmètre est donc l’équivalent d’un manomètre, qui mesure cette pression.
Il permet de :
- Vérifier la tension d’une source d’alimentation (une pile, une batterie, une prise de courant).
- Diagnostiquer des pannes en mesurant la « chute de tension » aux bornes d’un composant (résistance, ampoule, etc.).
- S’assurer qu’un circuit fonctionne à la bonne tension pour ne pas endommager les composants.
Comment l’utiliser ? 🔌
C’est la règle la plus importante à retenir : un voltmètre se branche toujours en parallèle avec le composant ou la source dont on veut mesurer la tension.
Pourquoi en parallèle ? Parce qu’il mesure une différence entre deux points. Il doit donc « toucher » ces deux points simultanément pour comparer leur potentiel électrique, sans faire partie du chemin principal du courant.

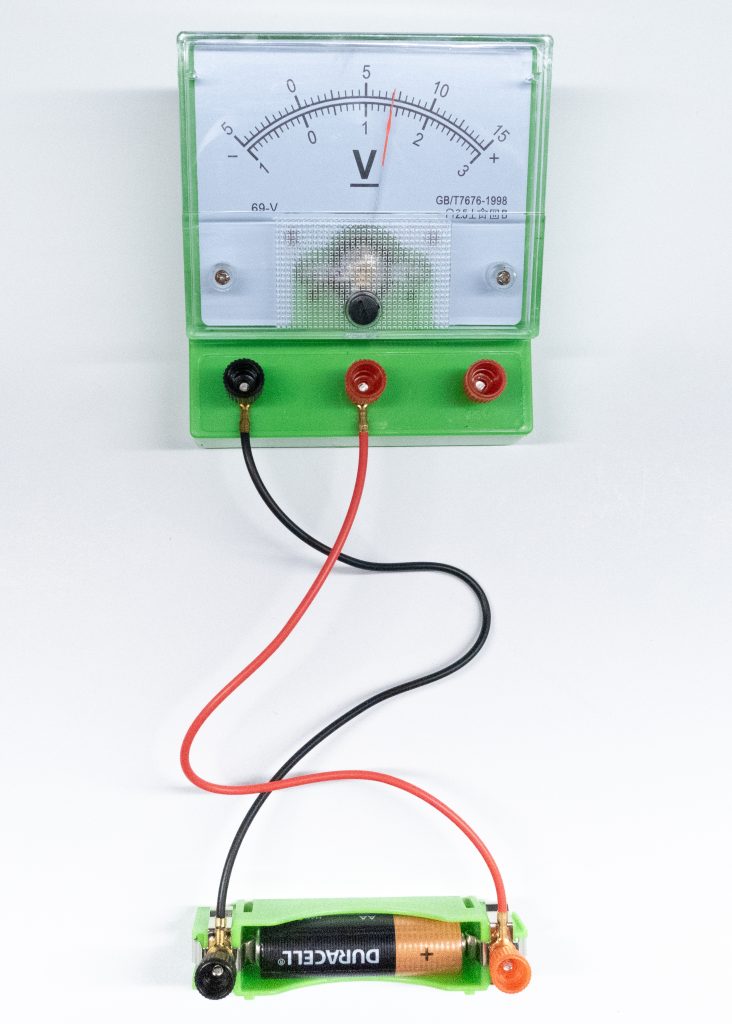

Exemple : Pour mesurer la tension d’une pile, on place la sonde rouge (+) sur la borne positive et la sonde noire (-) sur la borne négative.

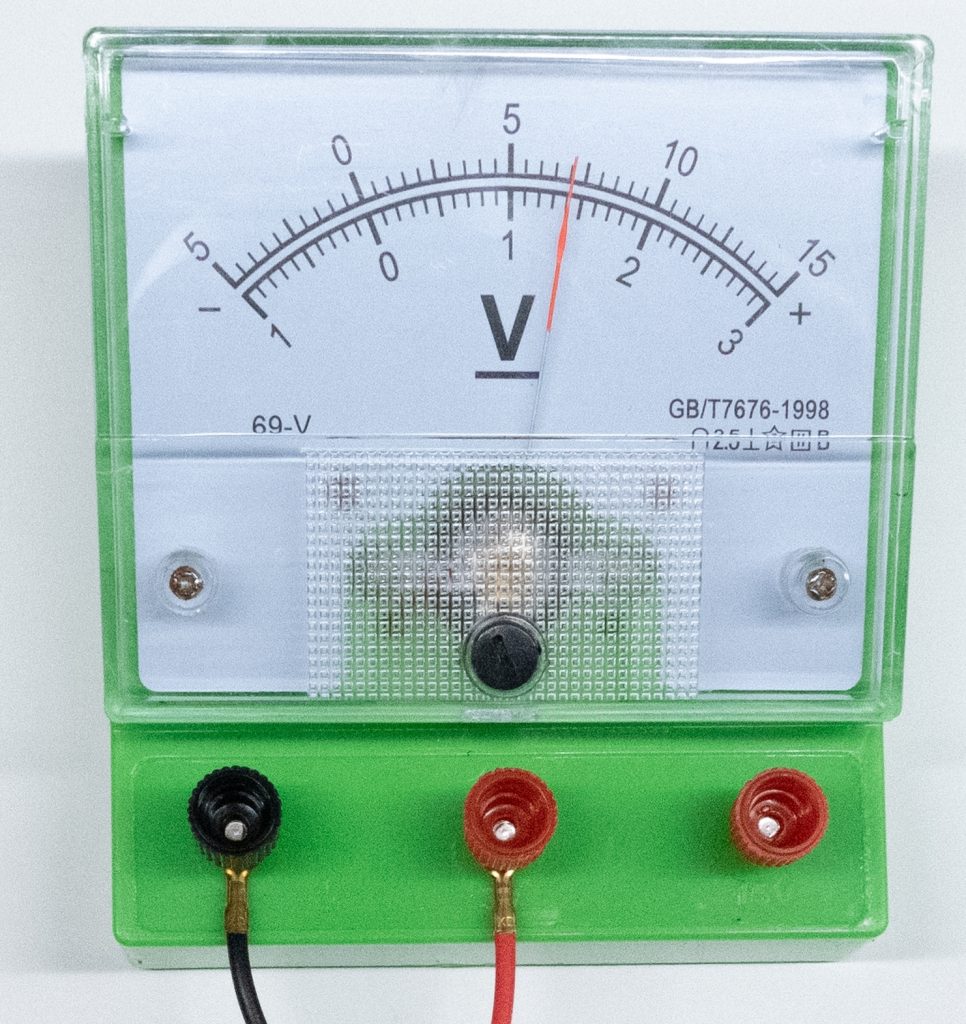

Le voltage de la pile est 1,4 volts
Sur l’échelle de 15 Volts chaque graduation, ligne ou coche vaut 0,5 volt ( 0-15 volts, 30 lignes, 15 volts/30 lignes = 0,5 volt par ligne )
Sur l’échelle de 3 Volts chaque ligne vaut 0,1 volt ( 0-3 volts, 30 lignes, 3 volts/30 lignes = 0,1 volt par ligne )

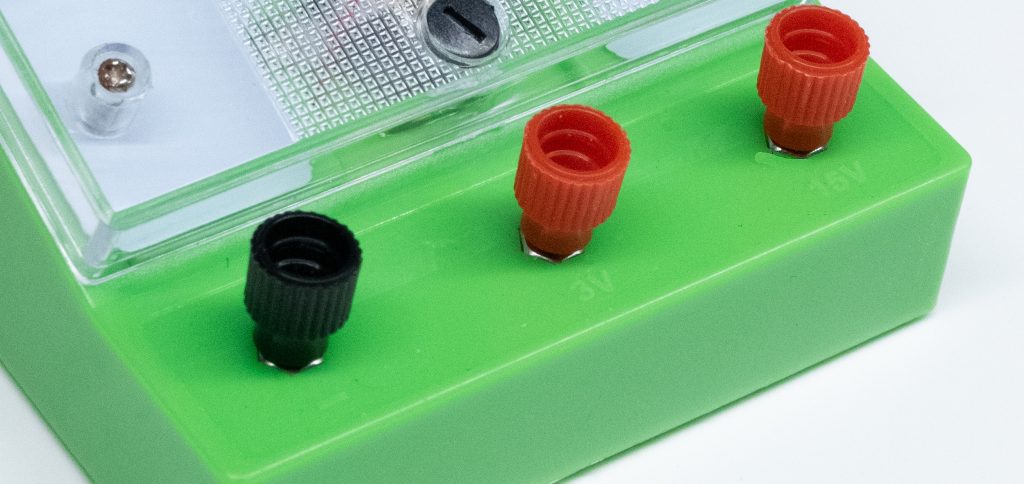

Pour mesurer sur l’échelle de 3 volts, relier le fil sur la borne central.
Pour mesurer sur l’échelle de 15 volts, relier le fil sur la borne de droite
IMPORTANT : Sélectionner l’échelle de mesure en fonction de la tension estimée du circuit. Si la valeur de la tension est inconnue, positionner le voltmètre sur l’échelle la plus élevée pour éviter tout risque de surcharge ou d’endommagement de l’appareil. Abaisser ensuite l’échelle afin d’obtenir une lecture précise et stable de la tension.
Comment ça fonctionne (en bref) ?
Un voltmètre possède une caractéristique essentielle : une résistance interne extrêmement élevée.
Cette haute résistance est cruciale, car elle empêche le courant du circuit de passer à travers le voltmètre. L’appareil peut ainsi mesurer la « pression » sans perturber le circuit en détournant une partie du courant. Il agit comme un observateur discret plutôt que de participer activement à la circulation.
Les types de voltmètres

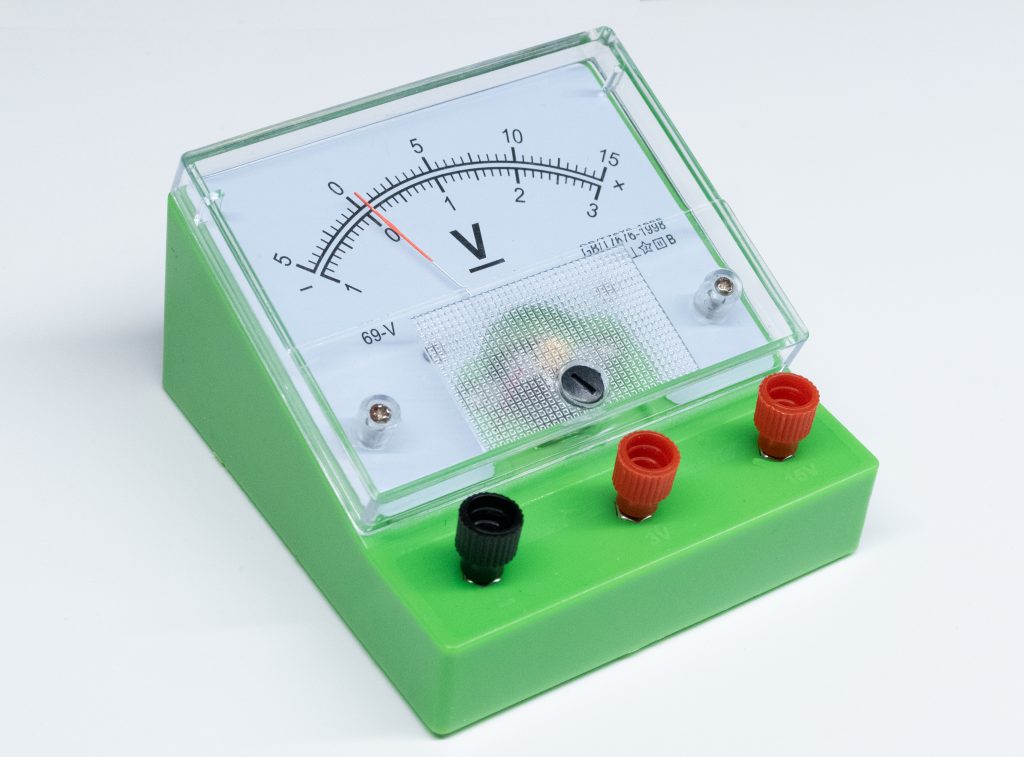

- Voltmètre analogique : Utilise une aiguille qui se déplace sur un cadran gradué. C’est la technologie la plus ancienne.
- Voltmètre numérique : Affiche la mesure directement en chiffres sur un écran LCD. Ils sont plus précis et plus faciles à lire.
- Le Multimètre : Aujourd’hui, le voltmètre est le plus souvent une des fonctions d’un multimètre. Cet appareil polyvalent peut également mesurer le courant (ampèremètre) et la résistance (ohmmètre).
